波浪动力剖面测量系统

型号：WIRWALKER^TM

------WIRWALKER^TM—依靠波浪动力进行剖面测量的系统------

? 快速垂直剖面，依靠波浪动力，无需电池，全机械构造。

? 标准300m深度剖面，**可选1000m。

? 可搭载任何RBR的产品，如RBRconcerto³和RBRmaestro³系列多参数水质仪。

? 可搭载用户定制的传感器配置，以及其它制造商的产品。

? 系统可锚定进行剖面观测，也可自由漂流进行剖面观测。

? 整个系统性能优越，易于使用。

? WIREWALKER^TM系统可以集成RBR的感应耦合数据传输模块，通过铱星或GSM来实现数据的无线远程传输。

-------------------------物理规格-------------------------

尺寸：

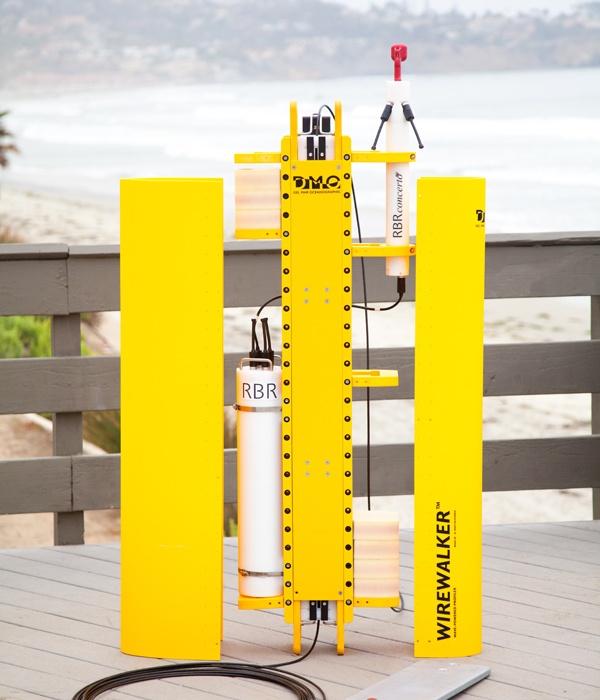

水下剖面浮体（profiler）：

~1600（高）×600（宽）×165（厚）mm

海面浮标体（buoy）：

~900（高）×740（直径）mm

重量：

水下剖面浮体：~22kg（空气中）

海面浮标体：~16kg（空气中）

深度等级：

标准300m，**1000m

------------------------可选配置--------------------------

? WIREWALKER^TM系统（标准型）

系统组成：

1、 海面浮标体1个，带有闪光灯。

2、 水下剖面浮体1个，带有仪器安装框架，耐压300m。

3、 爬行包塑钢缆1条，直径5mm (3/16") ，带换向止动装置。

4、 卸扣、转环和2个20kg的配重。

? WIREWALKER^TM系统（集成RBR感应耦合模块）

系统组成：

1、 海面浮标体1个，带有闪光灯。

2、 水下剖面浮体1个，带有仪器安装框架，耐压300m。

3、 爬行包塑钢缆1条，直径5mm (3/16") ，带换向止动装置。

4、 卸扣、转环和2个20kg的配重。

5、 集成RBR感应耦合传输模块。

-----------------WIREWALKER^TM系统介绍------------------

1、 Wirewalker^TM携带测量仪器可获得高质量的2维深度—时间序列观测数据。

2、 对于传统的锚系观测来说，垂直锚链上搭载了很多昂贵的测量仪器。有了Wirewalker^TM，我们只需要1台仪器就可以实现快速剖面测量。Wirewalker^TM利用波浪作为动力沿着锚系钢缆上下爬行，可以获得高质量的剖面数据。

3、 Wirewalker^TM系统工作原理：

海面上有一个小的浮标体，浮标体下方连接一条钢缆，钢缆的下方悬挂配重，使钢缆保持垂直状态，保证整条钢缆可以跟随海面浮标体进行上下起伏运动。Wirewalker™依附于钢缆之上，当钢缆在波浪作用下下沉时，Wirewalker™内部的凸轮会夹紧钢缆，并跟随钢缆一起下沉，当钢缆在波浪作用下上升时，凸轮会松开钢缆。这样Wirewalker™就会在波浪动力下沿着钢缆往下爬行。当Wirewalker™到达预期剖面深度底部时，会碰触机械停止装置，此时会彻底释放内部凸轮，Wirewalker™就会沿着钢缆自由上升到钢缆顶部，也就是海面浮体下方位置，此时凸轮会进行重置。Wirewalker™就会如此反复的沿着钢缆上下爬行。

4、 Wirewalker^TM在大部分海况使用过程中，典型的剖面测量速度为10m/min（往返）。

5、 与大部分传统的浮标或者电动马达驱动的水下剖面浮体相比，Wirewalker™既可以锚系定点观测，又可以随着海流自由漂流（拉格朗日）。在无扰动的水体中Wirewalker™剖面测量可到达距离海面1m以内。

6、 对于自容式工作的仪器设备，可以非常简单的安装到Wirewalker™上，并进行浮力调节。装载压舱物也不必像传统浮力驱动剖面浮体那样精确，只需要增加一些泡沫块，使Wirewalker™的上升速度控制在大约0.5m/s即可。

7、 Wirewalker™不需要电池来进行驱动。其设计操作简单，坚固耐用，可以用于很多恶劣的海洋环境中。Wirewalker™借助于海面波浪的起伏来实现其上下爬行，搭载的电池仅仅是为了给仪器设备供电。从电导率、温度和压力观测，到光学、洋流和湍流测量，Wirewalker™的平稳自由上升可以从任何快速采样的海洋传感器收集高质量的数据。

8、 **性能：

从南大洋到苏必利尔湖，Wirewalker™已证明其自身的**性能。部署范围从开放的海洋、自由漂流站到海浪带系泊处。在过去的十年里，Wirewalker™在海面波浪的驱动下，已经完成了50多万次剖面任务，18000多公里的垂直剖面距离。
